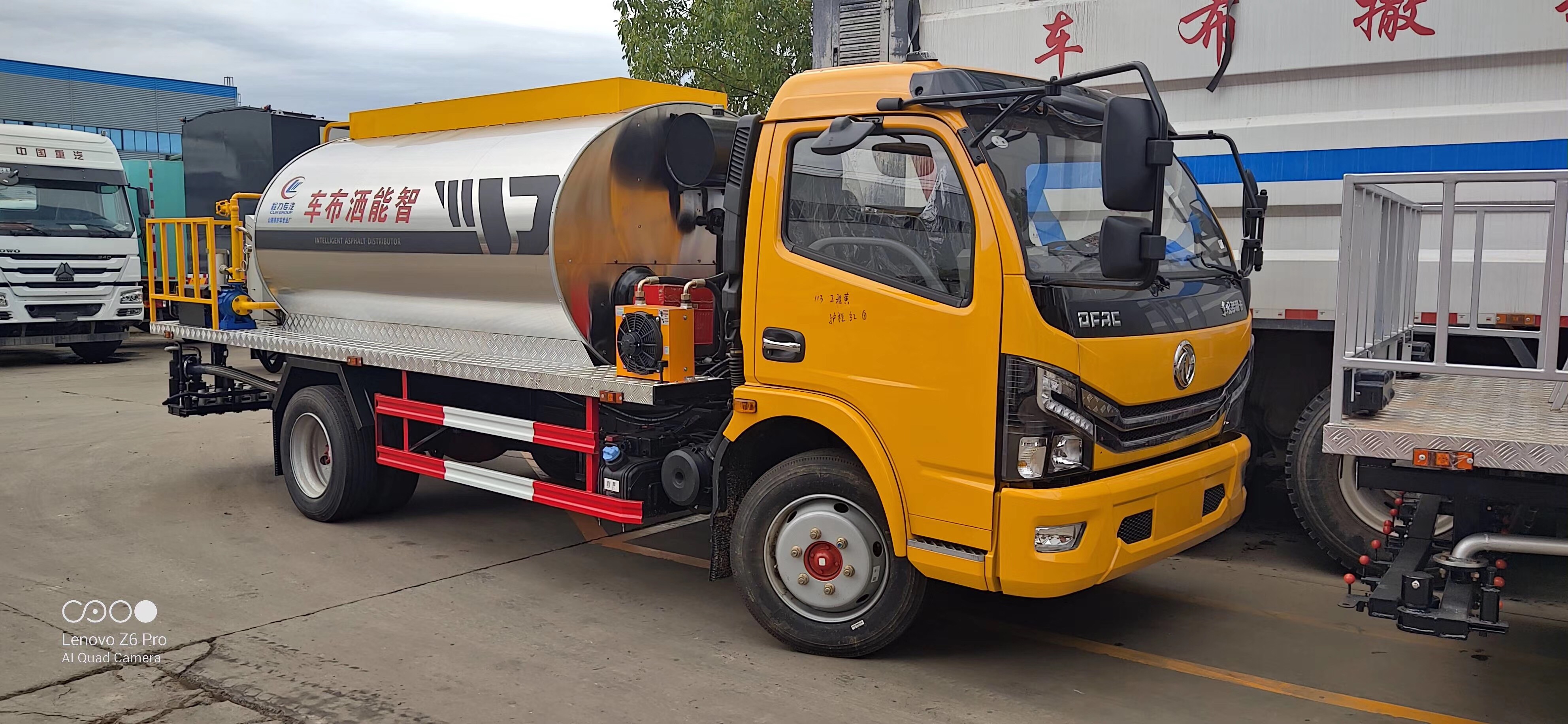

6吨沥青洒布车（国六普通型）
6吨沥青洒布车（国六普通型）
CLW5120GLQD6乳化沥青洒布车（普通型）
CLW5120GLQD6乳化沥青洒布车
一、 设备川途及简氓介绍
CLW5120GLQD6普通型沥青洒布车是一种专业洒布乳化沥青的产 品。用于修筑高等级公路沥青路面底层的透层油的洒布。该洒布车由 汽车底盘、沥青罐体、沥青泵送及喷洒系统、导热油加热系统、燃烧 系统、气动系统构成。该车采用机械式传动故障率底便于维修。该车 经过我公司各方面的改善可以在更恶劣的条件下进行工作
二、 整机性能参数
♦产品型号： CLW5120GLQD6
♦底盘型号： 东风多利卡EQ1080SJ8BDC
♦ 撒布宽度： 4500iiuimmi
♦沥青撒布量：0.5〜3.0L/m2
♦加热方式： 意大利进口柴油燃烧器加热（10万大卡/小
时），不带导热油升温
♦喷洒介质： 乳化沥青
♦沥青罐容量： 6000L
♦喷嘴数量及控制方式：15个人工手动操作
♦ 外形尺寸： 7380X2280X2750
二、主要配置参数:
|
序号 |
名称 |
型号、规格 |
所属系统 |
备注 |
|
1 |
汽车底盘 |
EQ1125SJ8CDC |
底盘 |
东风D7 |
|
2 |
发动机（选配） |
YCY30165-60 |
玉柴165马力 |
|
|
D25TCIF |
云内150马力 |
|||
|
3 |
沥青罐容量 |
6立方米 |
罐体 |
优质碳钢 |
|
4 |
保温层厚度 |
40mm |
岩棉保温 |
|
|
5 |
外包不锈钢 |
linm |
1个厚的不锈钢板 |
|
|
6 |
取力器 |
洒布车专用 |
工作动力来源 |
|
|
7 |
液压泵 |
CBQ540-L |
液压系统 |
天津 |
|
8 |
沥青泵马达 |
G5-16 |
天津/宁波 |
|
|
9 |
沥青泵 |
QGB270 |
沥青喷洒系统 |
乳化沥青专用泵 |
|
10 |
喷嘴数量 |
15个普通喷嘴 |
手动开启关闭 |
|
|
11 |
手喷枪 |
5米软管序持喷杆 |
边角补喷 |
|
|
12 |
燃烧器 |
G20 （10万大卡/小时） |
加热系统 |
利雅路 |
|
15 |
控制系统方式 |
手动控制 |
控制系统 |
|
|
16 |
温度传感器 |
WZP-230 |
上海 |
|
|
17 |
工作电源 |
底盘取电 |
电源系统 |
24V逆变器 |
三、设备性能特点
1、 该车采用东风D7国六底盘，灵活轻便的操纵性，靓丽大气的 外观造型，为广大城际物流客户提供安全、高效、可靠的服务；
2、 手动控制方式实现对每个喷嘴的单独进行控制，从而实现了 任意调节喷洒的宽度。
3、 加热系统采用利雅路燃烧器，具有自动点火和温度控制功能;
4、 采用国内先进的沥青泵，可将外部沥青泵入罐内，实现“自吸”, 也可将罐内沥青泵出；
5、 在保证不妨碍其它部分维修拆卸的前提下布置有各部分人梯 和扶手，方便操作；
6、 车载式快速加热系统（1—15°C/h）,可提高加热效率并减少 施工辅助时间，确保洒布温度；
7、 沥青喷洒杆采用三段折叠式结构，通过上下移动洒布杆可以 实现双重或多重喷洒，通过左右展开洒布杆可以扩大洒布范围， 而且可以有效地避开障碍物；
8、 手动喷洒功能可以使沥青通过手喷管进行喷洒，灵活方便， 适用于小范围及边角施工状况。接好手喷枪。开启总出油阀、开 器转驳阀、开启回油阀、利用回油阀调节喷枪的床力。
9、 冲喷嘴此功能可将喷嘴剩余沥青通过沥青泵空转产生的高压 空气吹出，防止沥青冻结于喷嘴，可大大提高喷嘴使用寿命。关 闭总出油阀、回油阀、打开气动阀、打开自吸阀依次打开喷嘴即 可。
10、良好的保温层可以确保静态保温性能指&<12X2/8小时，且 防腐耐用
