- 车辆名称：18-20-22米江铃高空作业车厂家
- 底盘型号： NJ1072ZFDCMS
- 销售经理：金经理
- 销售热线：15897584081
- 公司地址：随州市南郊平原岗程力汽车工业园
高 空 作 业 车

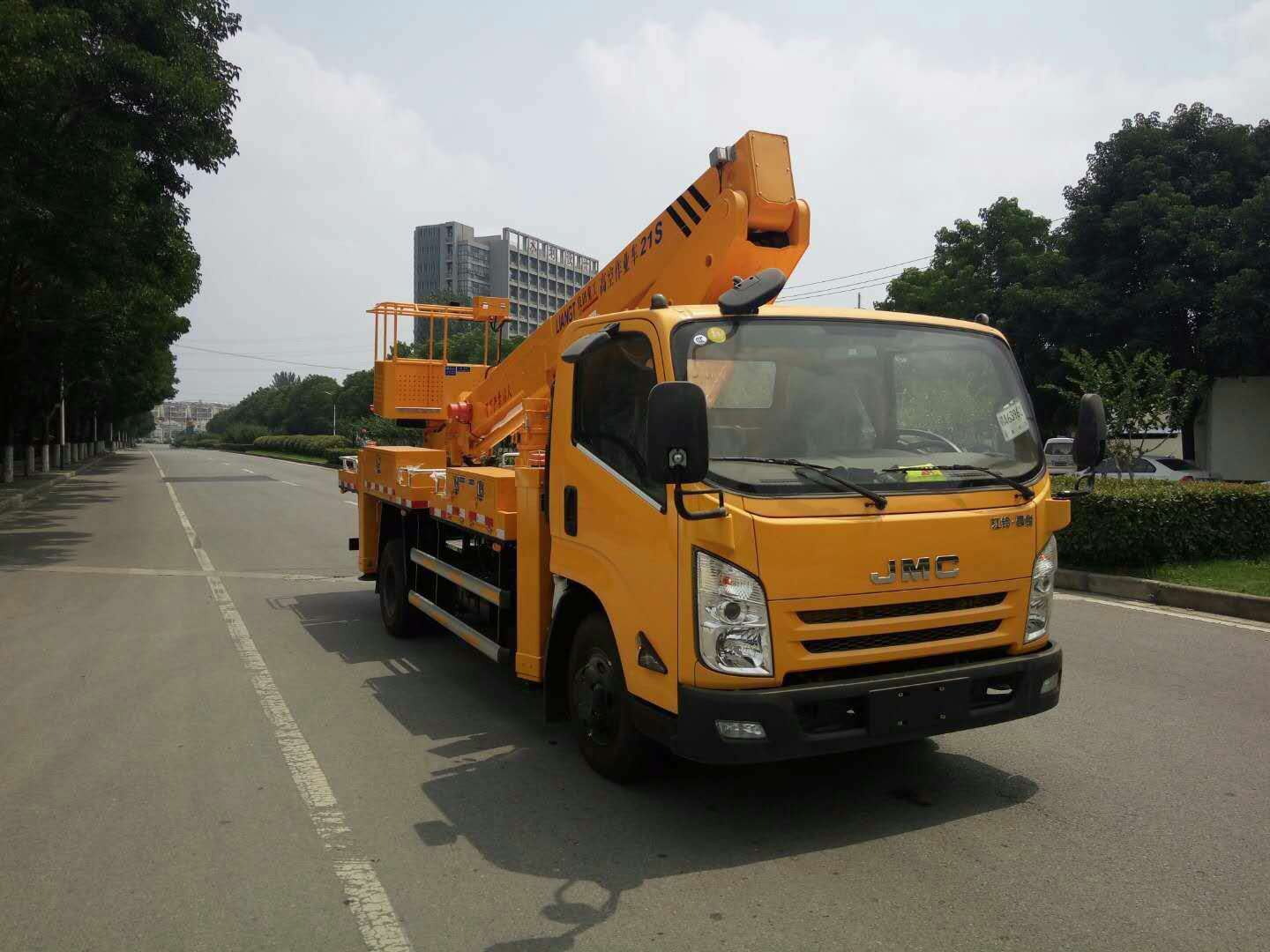

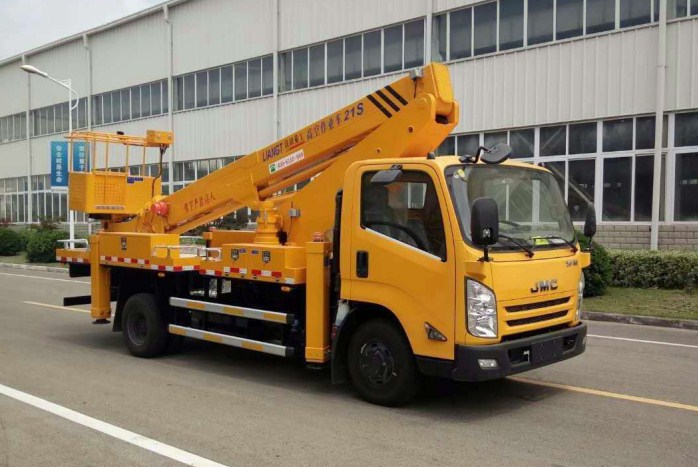

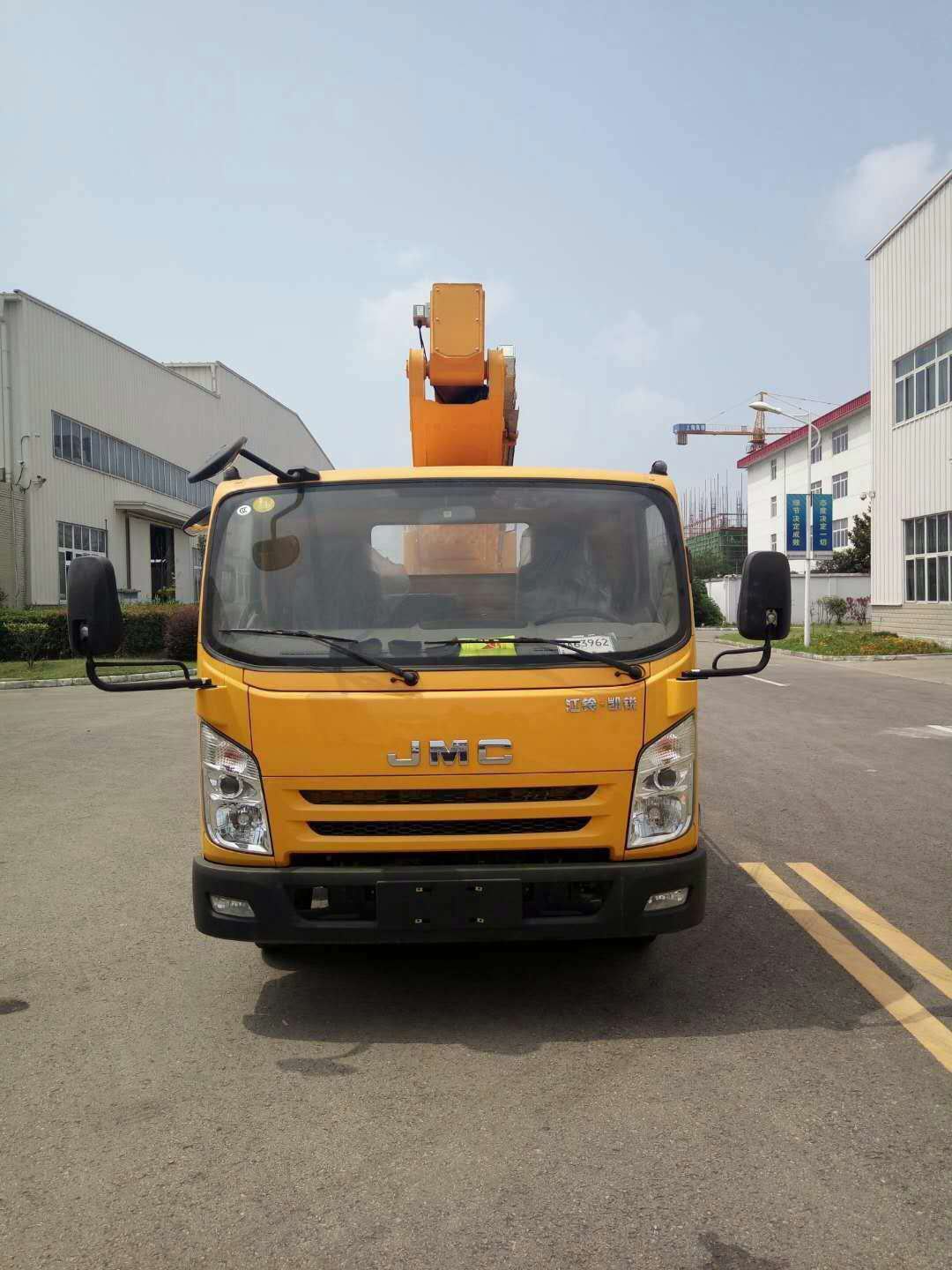

整车外形
主要技术参数
|
江铃22米高空作业车主要技术参数 |
||||
|
类别 |
项目 |
单位 |
数据 |
|
|
尺寸参数 |
★总长 |
mm |
7750 |
|
|
★总宽 |
mm |
2160 |
||
|
★总高 |
mm |
3191 |
||
|
质量参数 |
乘坐人数（含驾驶员） |
人 |
3 |
|
|
总质量 |
kg |
7775 |
||
|
主要性能参数 |
工作平台额定载荷★ |
kg |
200 |
|
|
最大作业高度★ |
m |
22 |
||
|
★最大作业高度时作业幅度 |
m |
5.0 |
||
|
★最大作业幅度 |
m |
13.6 |
||
|
最大作业幅度时作业高★度 |
m |
5.36 |
||
|
支腿跨距★ |
横向 |
mm |
4000 |
|
|
纵向 |
mm |
4000 |
||
|
臂架变幅时间 |
s |
100 |
||
|
臂架回转速度 |
s/r |
75 |
||
|
支腿收放时间 |
s |
40 |
||
|
行驶参数 |
★前悬 |
mm |
1015 |
|
|
★后悬 |
mm |
2450 |
||
|
★后伸 |
mm |
1250 |
||
|
★轴距 |
mm |
3815 |
||
|
最高行驶速度 |
Km/h |
100 |
||
|
最小离地间隙 |
mm |
195 |
||
|
接近角 |
. |
24 |
||
|
离去角 |
. |
13 |
||
配置说明
|
部件名称 |
简要说明 |
|
底盘 |
江铃凯锐 |
|
发动机 |
柴油发动机，最大功率112KW，国五排放 |
|
驾驶室 |
单排座，可乘坐3人，驾驶室装备空调 |
|
围板及走台板 |
不锈钢围栏及防滑走台板 |
|
取力系统 |
机械操作 |
|

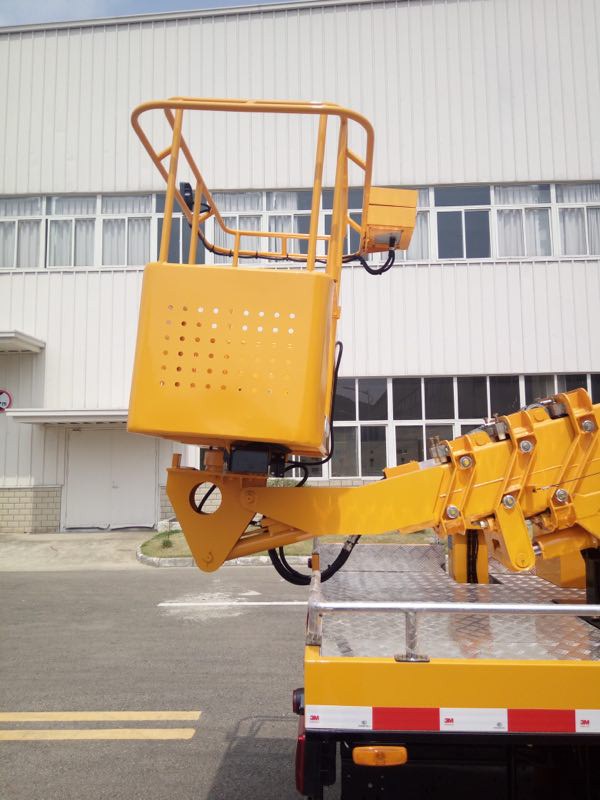

工作平台 |
（1000）1100x700x1150 |
|
臂架形式 |
★四节六边型工作臂，同步伸缩 |
|
回转装置 |
360度连续回转 |
|
支腿 |
★K型支腿，稳定性好，可同时或单独操作，适应多种工况。 |
|
操作 |
★工作平台和地面遥控器电气操作 |
|
控制系统 |
电液比例控制系统，实现无级调速 |
|
调平系统 |
液压自动调平 |
基本功能及安全配置
|
高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，最大作业高度22米，最大作业幅度13.6米。 |
|
|
名称 |
简要说明 |
|
上下车自动互锁装置 |
★用于上下车互锁，防止误操作发生危险 |
|
支腿检测功能 |
当支腿出现不受力情况，智能限动，保护安全， |
|
水平检测功能 |
★实时检测整车是否水平 |
|
应急电动应急泵 |
当发动机及主泵发生故障时，可将工作人员送回到地面 |
|
紧急停止装置 |
用于紧急停止操作 |
|
夜间安全警示装置 |
在车辆上有工程频闪灯，照明灯 |
|
整车水平状态测试仪 |
可检测整车横向纵向两个方向倾斜状态 |
|
发动机点火熄火 |
在转台和平台处可对发动机进行点火，熄火控制 |
|
实时通讯 |
在平台和下车设有无线对讲 |
主要性能特点
K型支腿，稳定性好，可同时或单独操作，适应多种工况。★
|
|
主要配套液压、电器件：负载敏感比例阀、平衡阀、控制器等均为进口件。
★ 底盘采用庆铃国Ⅳ底盘，配有空调，方向盘采用液压助力。
进口关键件明细表
名称
国家
简介
备注
电液比例阀
意大利
主要控制上车各动作供油量，用于调节速度、动作平稳
电器控制器
德国
CAN总线控制系统，（相当于电脑CPU）智能控制各动作及安全保护装置，免维修
下车多路阀
意大利
操纵支腿伸、缩，换向操作灵敏，动作轻便，平稳
电磁换向阀
意大利
上车各动作选择切换，各动作自动互锁，安全可控性
双向平衡阀
意大利
自锁功能，防止油管爆裂工作臂、平台自动下落，安全保护，还可以保证动作平稳
液压接头
美国
各液压管路相连接，无漏油、滴油、渗油现象
电动泵
德国
整车动作的应急动力源，承载压力高、效率高、寿命长
接近开关
日本
检测各支腿状态、软腿保护
行程开关
日本
上、下车互锁，动作限位
回转摆动缸
意大利
带动平台回转
