4方国六全智能沥青洒布车

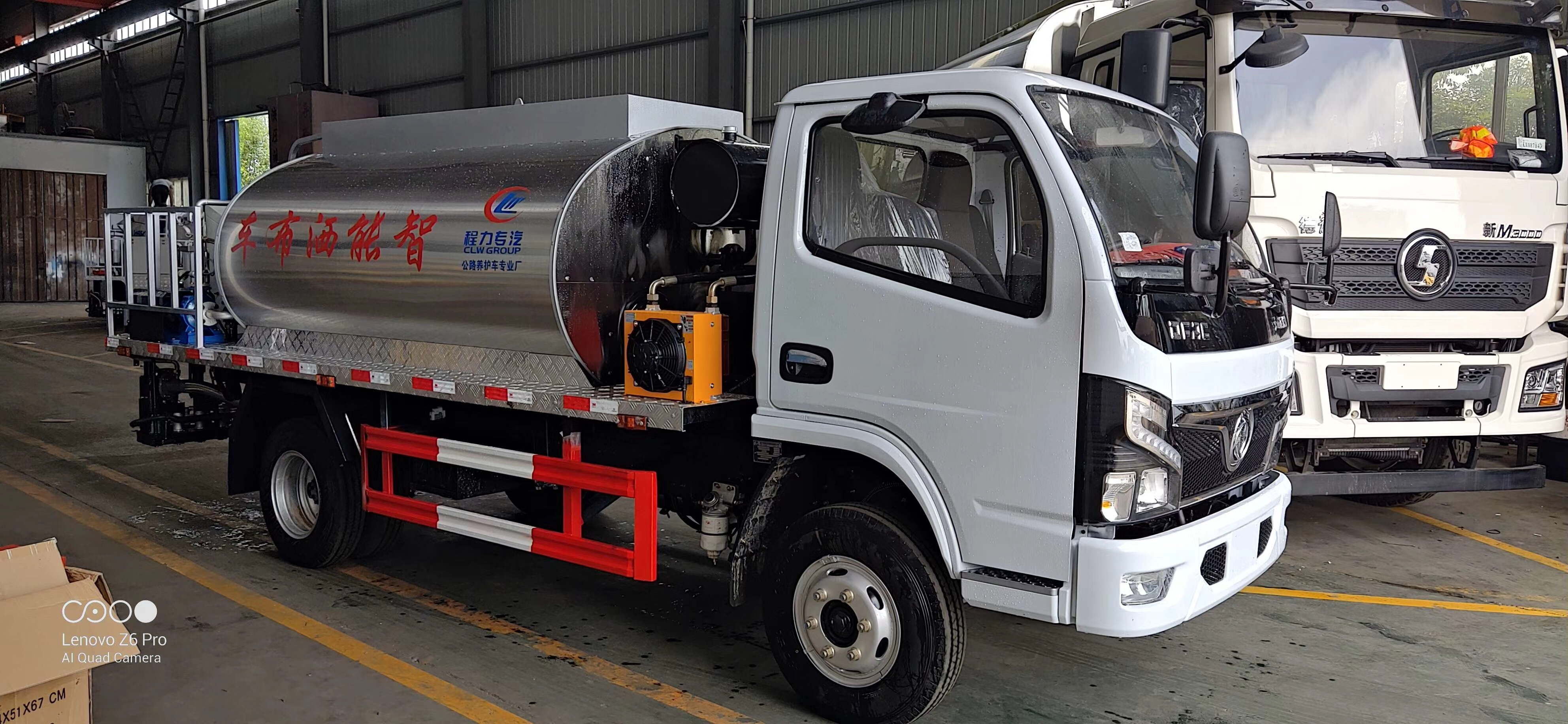

CLW5070GLQD6智能型沥青洒布车
产品简介
生产基地:湖北省随州市曾都区南郊平原岗程力汽车
工业园
@ 程力专用汽车股份有限公司 CLW5070GLQD6智能型沥青洒布车 设备用途及筒爪介绍CLW5070GL3D6型沥青洒布车是一种专业洒布 乳化沥青、稀释沥青、热沥青、高粘度改性等沥青的智能化自动化高 科技产品。用于修筑高等级公路沥青路面底层的透层油、防水层、粘 结层的洒布。该洒布车由汽车底盘、沥青罐体、沥青泵送及喷洒系统、 导热油加热系统、液压系统、燃烧系统、控制系统、气动系统、操作 平台构成。该车操作简便,在吸收国内外同类产品各项技术的基础上, 增加了确保施工的质量技术含量和突出改善施工条件、施工环境的人 性化设计。其合理可靠的设计确保了沥青的洒布均匀度,计算机控制 稳定可靠,整车技术性能己达到世界先进水平。该车经过我公司各方 面的改善可以在更恶劣的条件下进行工作。
一、整机性能参数
♦ 产品型号: CLW5070GLQD6
♦底盘型号: 东风小多利卡EQ1075SJ3CDF
♦撒布宽度: 4000mm
♦沥青撒布量:0.25〜3.0L/m2 (可精准喷洒)
♦加热方式: 意大利进口柴油燃烧器加热(10万大卡/小时)
♦喷洒介质: 热沥青、SBS/SBR改件沥青、乳化沥青。
♦撒布误差: ±2%
♦沥青罐容量:4000L
♦喷嘴数量及控制方式:30个(一控一智能型喷嘴)
♦ 外形尺寸: 6300 X 2080 X 2400mm
二、主要配件参数见下表:
序 g |
名称 |
型号、规格 |
所属系统 |
备注 |
1 |
汽车底盘 |
EQ1075SJ3CDF |
底盘 |
东风D6 |
2 |
发动机 |
YCY24140-60 |
|
玉柴140马力 |
D20TCIF1 |
|
云内125马力 |
||
3 |
沥青罐容量 |
4立方米 |
罐体 |
优质碳钢 |
4 |
保温层厚度 |
40mm |
岩棉保温 |
|
5 |
外包不锈钢 |
linm |
1个厚的不锈钢板 |
|
6 |
取力器 |
洒布车专用 |
工作动力来源 |
|
7 |
液压泵 |
CBQ540-L |
液压系统 |
天津 |
8 |
比例阀 |
EFBG-03-160-HF |
台湾 |
|
9 |
沥青泵马达 |
05-110-BD31 |
天津/宁波 |
|
10 |
沥青泵 |
QGB680 |
沥青喷洒系统 |
尚贵,680L/min |
11 |
喷嘴数量 |
30个 |
控制方式为:1控1 |
|
12 |
手喷枪 |
5米软管序持喷杆 |
|
|
13 |
燃烧器 |
G10 (10万大卡/小时) |
加热系统 |
意大利利雅路 |
14 |
导热油泵 |
RY25-25-160 |
河北 |
|
15 |
导热油泵电机 |
380V-2. 2KW-2极 |
安徽六安 |
|
16 |
控制方式 |
驾驶室触屏电脑智能控制 +后工作平台控制(备用) |
控制系统 |
控制系统采用:西门子模 块化设计,运行速度更快 更流畅、故障率低 |
17 |
速度传感器 |
Ni5-G12 |
德国图尔克 |
|
18 |
温度控制器 |
WZP-230 |
上海 |
|
19 |
发电机 |
6KV汽油发电机 |
电源系统 |
国产 |
三、设备性能特点
1、 该车采用东风国六底盘,灵活轻便的操纵性,靓丽大气的外 观造型,为广大城际物流客户提供安全、高效、可靠的服务;
2、 根据喷洒量和作业宽度的需要,计算机可以对行列式喷嘴进行 任何形式的组合;
3手动/自动控制方式均可以实现对每个喷嘴的单独进行控制, 从而实现了任意调节喷洒的宽度;
4沥青的洒布控制不仅可以在驾驶室内通过智能触屏电脑完成, 也可以在车尾的操作平台上进行控制;
5该车的自动控制系统可以测量车速并根据输入的洒布量和喷洒 宽度及沥青种类自动计算沥青泵转数从而再通过系统自动调整 沥青泵的泵数;
6加热系统采用意大利进口燃烧器,具有自动点火和温度控制功 能;
7采用国际先进的高粘度沥青泵,可将外部沥青泵入罐内,实现 “自吸”,也可将罐内沥青泵出;
8整机关键部分的零部件(如液压泵、液压马达、沥青泵QGB680、
比例阀EFBG03-160-HF、自动控制系统CLW-29-01等)均采用 国际知名元件,确保整机的可靠性,提高使用寿命;
9在保证不妨碍其它部分维修拆卸的前提下布置有各部分人梯 和扶手,方便操作;
10所有热管外部可加装隔热保温层,降低散热量的同时避免烫
伤操作人员;
11车载式快速加热系统(1—15C/h),可提高加热效率并减 少施工辅助时间,确保洒布温度;
12沥青喷洒杆采用三段折叠式结构,通过上下移动洒布杆可以 实现双重或多重喷洒,通过左右移动洒布杆可以扩大洒布范围, 而且可以有效地避开障碍物;
13手动喷洒功能可以使沥青通过手喷管进行喷洒,灵活方便, 适用于小范围及边角施工状况。接好手喷枪。开启总出油阀、开 器转驳阀、开启回油阀、利用回油阀调节喷枪的压力;
14沥青罐体内部设有沉淀排污槽,并装有液位显示器和报警、 安全装置;
15冲喷嘴此功能可将喷嘴剩余沥青通过柴油加高压空气吹出, 防止沥青冻结于喷嘴,可大大淀高喷嘴使用寿命。关闭总出油阀、 回油阀、打开气动阀、打开自吸阀依次打开喷嘴即可;
16良好的保温层可以确保静态保温性能指数口2C/8小时,且防 腐耐用;
