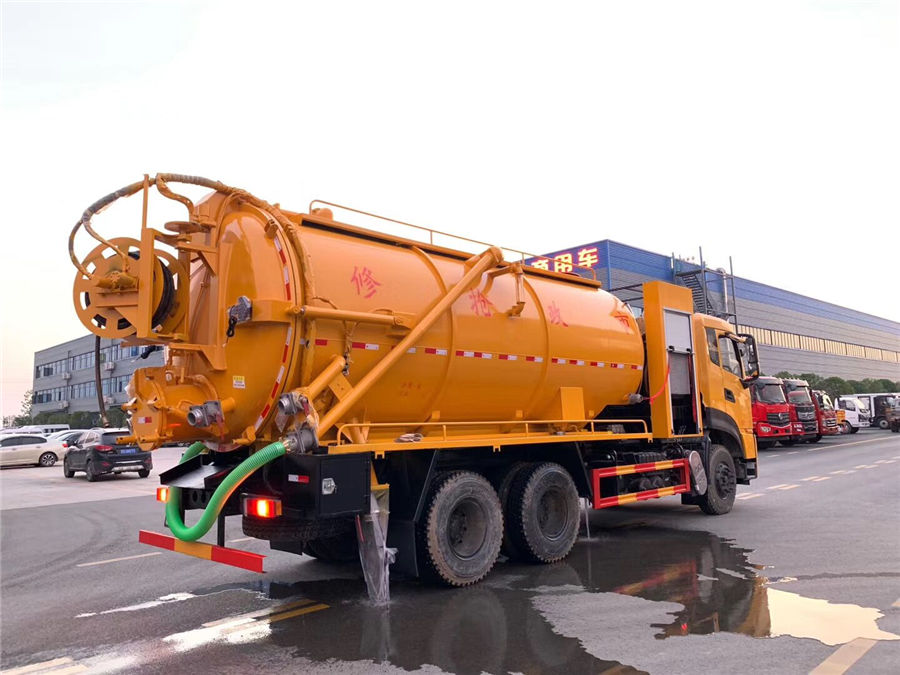

21方国六东风带副发天龙后八轮清洗吸污车
底盘配置：国六东风天龙原厂底盘，原厂空调，东风天龙290马力国六发动机，11.00R20钢丝胎，4350+1350轴距。中控 电动门窗 ABS防抱死系统。原厂空调.新规。
上装配置：
整体要求：罐体容积21立方，(其中：清水灌5立方，污水罐16立方，)罐体材料8MM厚.封头8MM厚.清水灌与污水灌用一只DN100的球阀连接互通。一个普通灌口，一个水泥灌口。罐体上平台带护栏，后保险杠用加厚材料加固，倒车推土用.安装工程专用箭头灯.
高压清洗功能部分：清水罐5立方。清水罐用65消防接口进水.65消防接口在清水灌左右各一个.并配加大加粗透明管用于观察水位，.配备德国品孚330流量20兆帕高压清洗泵(型号PINF200／330)，高压泵采用双进水的方式.并由两个透明滤杯过滤。后置可卸式液压卷盘(可正转.反转.快慢可调，带气吹水防冻功能，洗卷盘功能)配直径25MM高压专用疏通管60米.
吸污功能部分：吸污罐体16立方。吸污罐观察口安装后尾部左上方.不锈钢大水箱一个(用于散热水循环泵.水箱进出水由球阀控制). 不锈钢水箱和清水灌用软管连接.(便于水箱换水) 中置液压顶.配山东淄博2BE-258水循环泵，配直径100MM的专用吸污管8米。带四位三通，防溢阀，带过滤装置，，罐体举升自卸，罐体后尾开一直径600MM的后盖(可液压开启用于排污).后盖左下：DN150排污阀一个。后盖右下：100内抽球阀一个，100排污球阀一个。延伸到罐体顶部DN100斜抽一个
国家工信部公告目录
程力威牌大型清洗吸污车主要适用于城市下水道、雨水井、沉淀井、沟渠、大型市政工程疏通清洗及吸污清污作业。也适用于炼油、钢铁、化工、房管、环卫等行业的管道清洗，废水、积淀物的抽吸、装运和排卸作业。
|
【主要技术参数】 |
|||||
|
产品名称 |
天龙后八轮清洗吸污车 |
公告批次 |
323 |
||
|
总质量(Kg) |
25000 |
罐体容积(m3) |
9.45 |
||
|
额定载质量(Kg) |
7270 |
外形尺寸(mm) |
10100×2550×3850 |
||
|
整备质量(Kg) |
17600 |
货厢尺寸(mm) |
×× |
||
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
||
|
接近角/离去角(°) |
20/12 |
前悬/后悬(mm) |
1480/2120 |
||
|
轴数 |
3 |
轴距(mm) |
4350+1350 |
||
|
轴荷(Kg) |
7000/18000(二轴组) |
最高车速(Km/h) |
89 |
||
|
其它 |
1、该车主要用于下水道为清洗及吸污,专用装置:罐体及清洗吸污装置;罐体外形尺寸为(直段长×直径)(mm):5350×2100;吸污罐罐体有效容积:9.45立方米,运输介质:液态污物,密度:800千克/立方米,罐体外形尺寸(长×直径)(mm):3000×2100;清水罐罐体有效容积:7.56立方米,运输介质:水,密度:1000千克/立方米,罐体外形尺寸(长×直径)(mm):2350×2100;清水罐和吸污罐为两个独立罐体,清洗功能时用水罐, 吸污功能时用吸污罐,清洗吸污两种功能不同时使用;2、仅采用轴距(mm):4350+1350。外形长/前悬/后悬对应关系为(mm):9300/1480/2120,9300/1500/2100,10100/1480/2920,10100/1500/2900。侧/后防护材料均为Q235,连接方式为螺栓连接,截面尺寸120×50mm,下边缘离地高450mm。3、随底盘选装驾驶室前角扰流板;选装驾驶室前面罩、前保险杠及前部灯具和后视镜,选装驾驶室顶部中间三个装饰灯,选装前雾灯,驾驶室侧窗选装树脂装饰板;选装不带副发动机罩板;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司 |
||||
|
【底盘技术参数】 |
|||||
|
底盘型号 |
DFH1250D4 |
底盘名称 |
载货汽车底盘（二类） |
||
|
商标名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
||
|
外形尺寸(mm) |
99605×2500×3630 |
轮胎数 |
10 |
||
|
接近角/离去角(°) |
20/13,20/12,20/28 |
轮胎规格 |
295/80R22.5 18PR |
||
|
钢板弹簧片数 |
3/10,3/4,9/10 |
前轮距(mm) |
2010,2040,2070 |
||
|
燃料种类 |
柴油 |
后轮距(mm) |
1860/1860,1880/1880 |
||
|
排放标准 |
GB3847-2005,GB17691-2018国Ⅵ |
||||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
||
|
D6.7NS6B290 DDi75E350-60 |
东风康明斯发动机有限公司 东风商用车有限公司 |
6700 7500 |
213 257 （可选） |
||
|
|
|
|
|
|
|
●采用东风二类底盘DFH1250D4 系列成熟产品，质量可靠，售后方便快捷。
●多种发动机可供选择，功率213kW-257KW，额定转速 2500r/min，排放达
国 6 标准。
●真空抽污：具有抽吸距离远、吸程高等特点。垂直吸力不小于10米，水平距离不小于50米
●高压疏通、清洗：具有水压高，流量大，疏通距离远等特点，工作压力可根据情况自由调节，高压疏通管液压收放，另配不同型号喷头以满足不同工况的使用。
● 卸料方式：重力卸料。
● 污水罐：8mm 锅炉钢板制造，圆柱形，后盖自动开闭，倾翻卸料。
可加装高液位报警保护装置，总容积16m3。
● 清水箱：8mm 锅炉钢板制造，圆柱形，内置防波板。可加装低水位
报警保护装置，总容积 5m3。
● 水管卷盘：液压驱动，正反转，无级调速。安装于污水罐后盖上，
可缠绕存放 DN22,的专用胶管不少于 60m。
● 专用高压管：国产优质 DN22 的下水道疏通专用胶管，耐高压，质量轻，
摩擦阻力小，抗划伤能力强。标准配置管长：60m。
● 专用吸污管：优质 PVC 合成材质吸污管，轻质坚韧.内径 102mm,
长度 10m。
● 喷头：标准配置 10 个喷头（标配）或68沉井喷头2个
● 三角形喷头：同时向前向后喷射。适用于完全堵塞的管道。（选配）
● 蘑菇形喷头：喷嘴以两种角度布置，有较大的推力，用于有油脂的管道。（选配）
● 炸弹形喷头：喷嘴与喷头轴线成 15°或 30°夹角，通常情况下使用。（选配）
|
序号 |
项目名称 |
主要参数 |
备注 |
|
|
1 |
整 车 |
车辆名称 |
天龙清洗吸污车 |
|
|
底盘类型 |
二类改装底盘 |
|||
|
轴距mm |
4350+1350 |
|||
|
总质量kg |
11995 |
|||
|
额定载质量kg |
7270 |
|||
|
2 |
发动机 |
燃油 |
柴油 |
|
|
功率kw |
多种可选 |
|||
|
排放标准 |
国六 |
|||
|
3 |
动力输出 |
PTO |
配有两个驱力窗口：1一个用于驱动高压水泵；2:备用 |
|
|
4 |
污泥罐 |
罐体容积m3 |
16m3 |
|
|
罐体材质 |
Q235碳钢 |
|||
|
罐体壁厚mm |
≥8 |
|||
|
后盖开启 |
600排污后盖液压完全开启 |
|||
|
工作压力 |
全真空 |
|||
|
排污阀mm |
100-150 |
|||
|
安全保护 |
1）物理防溢保护，2）超声波水位过载保护（选装） |
|||
|
罐体举升 |
前举升，单顶双作用油缸，罐体可任意位置上、下作业，工作角度为50度甚至更大 |
|
||
|
5 |
真空泵机组 |
真空泵类型 |
|
详见下表 |
|
真空度 |
全真空 |
|||
|
垂直吸程m |
≥10 |
|||
|
水平抽吸距离m |
≥50 |
|||
|
安全保护 |
1）真空度保护；2）空气颗粒度过滤保护 |
|
||
|
6 |
排放系统 |
压力排放 |
过滤后的污水经吸污口反排回下水管道 |
|
|
7 |
水箱 |
水箱容积m3 |
6m3 |
|
|
水箱材质 |
Q235碳钢 |
|||
|
水箱壁厚mm |
≥8 |
|||
|
安全保护装置、冬季使用保护 |
三重自动保护：1）水位过高、2）水位过低、3）无水；带有系统性的冬季防冻装置 |
|||
|
8 |
高压水泵 |
高压泵类型 |
三柱塞泵 |
|
|
流量L/min |
≥270 |
|||
|
最大工作压力bar |
≥200 |
|||
|
压力调节范围bar |
0--220 |
|||
|
三重安全保护 |
1）水位过低；2）颗粒度； |
|||
|
9 |
高压疏通绞盘 |
高压疏通软管长度m |
≥60 |
|
|
高压软管直径mm |
≥22 |
|||
|
操作、清洗 |
液压收放、自动开启清洗装置 |
|||
|
10 |
高压喷头 |
喷头一 |
配有专利水导系统，可清除砂子、淤泥、硬结污垢 |
选装 |
|
喷头二 |
专门用于完全堵塞、严重淤塞的管道 |
|||
|
11 |
灯具 |
顶部旋转警示灯 |
标配 |
|
|
尾上部箭头警示灯 |
标配 |
|||
|
尾下部各种信号 |
标配 |
|||
|
型 号 |
375-30水环泵机组 |
420-42水环泵机组 |
ZG3600罗茨真空机组 |
|
|
副发动机 |
潍柴375马力 |
潍柴420马力 |
玉柴160马力 |
|
|
功率 |
275KW |
308KW |
117KW |
|
|
参考油耗 |
25L/h |
30L/h |
10L/h |
|
|
负压值 |
-90 kpa |
-90 kpa |
-80kpa |
|
|
空气流量 |
30m3/min |
42m3/min |
36m3/min |
|
|
驱动功率 |
55KW |
75KW |
55KW |
|
|
垂直吸程 |
≥10米 |
≥10米 |
≥10米 |
|
|
体积(mm) |
2450*1100*2180 |
2450*1100*2180 |
2300*1150*1700 |
|
|
重量(kg) |
2000 |
2000 |
1400 |
|
|
优 点 |
水环泵机组 |
罗茨泵机组 |
||
|
1：结构简单，维修容易。 2：泵体保养成本低。 |
1：体积小，启动快，耗损少，抽速快效率高、耐高温、机械摩擦小，运行成本低。 2：自带精密过滤系统，加强对泵体的自身保护，降低泵体故障率。 3：在工业用泵基础上改装，加装散热系统延长持续工作时间。 4：无油无水运转，使用不受地域限制，即使在寒冬的冬季也可使用。 5：全新动力机驱动功率小、故障率低、油耗低可全国联保售后无忧。 |
|||
|
缺 点 |
1：体积大、质量重、耗损高。 2：车载水循环水箱容积受限，不能充分冷却水泵，致使水泵易走高温降低工作效率。 3：水泵在工作工程中漏水现象严重，在换气排水中易导致污水外溢污染较大，使用环境受限。 4：水泵内循环介质为水，长时间使用易结水垢（导致气体膨胀）降低真空度减少抽气量，影响工作效率。冬季使用环境要求高，不适合寒冷的北方使用。 5：副发动机功率大，油耗高，且市场大部分发动机为翻新机，故障率高，维修难且成本高，环境污染大。 |
1：精密度高，对污物防溢要求较高。 2：噪音大，泵体维修成本较高。 |
||
